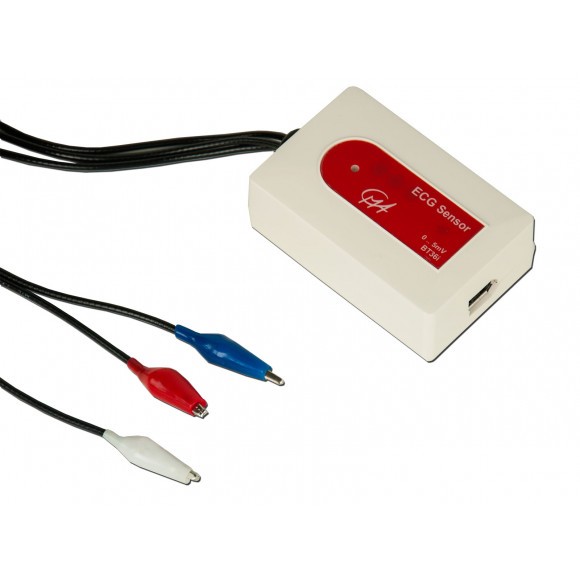

Sensor EKG, Set

Sensor EKG, Set
Der EKG-Sensor misst elektrische Potentialunterschiede zwischen 0 und 5 mV, die durch den Herzschlag am Körper hervorgerufen werden (Elektrokardiogramm). Die dadurch entstehende
Kleinstspannung wird auf der Hautoberfläche des Handgelenks und am Ellbogen mit Hilfe von Elektroden-Pads gemessen. Der EKG-Sensor kann aber auch zur Messung von Spannungsunterschieden, die durch die Kontraktion von Muskeln entstehen, verwendet werden (EMG, Elektromyogramm). Aus Sicherheitsgründen wird der Sensor optisch mit den Elektroden gekoppelt (Optokoppler), um einen direkten elektrischen Kontakt zwischen der Testperson und dem PC oder dem Interface zu vermeiden.
Im Lieferumfang des EKG Sensors sind 100 Elektroden-Pads
in 10 Packungen zu je 10 Stück enthalten.
Der EKG Sensor ist mit einem BT (British Telekom) Stecker
ausgestattet und kann direkt mit dem analogen Eingang eines
CMA - Messinterface verbunden werden.

Versuchsbeispiele:
Verwenden Sie den EKG-Sensor für eine Vielzahl unterschiedlicher Experimente:

• Beobachten des EKG bei Entspannung und nach einer Phase leichter und mittlerer körperlicher Aktivität.
• Beobachten des EKG nach der Einnahme von leichten Aufputschmitteln (zB. Kaffee, Energydrink).
• Beobachten der P, Q, R, S, T - Wellen.
• Beobachten des Einflusses verschiedener Körperhaltungen.
• Aufzeichnen der elektrischen Signale einer Muskelaktivität (EMG).
• Beobachten des Zusammenhangs zwischen Signal und Stärke der Muskelkontraktion (Stärke der Muskelkraft)
